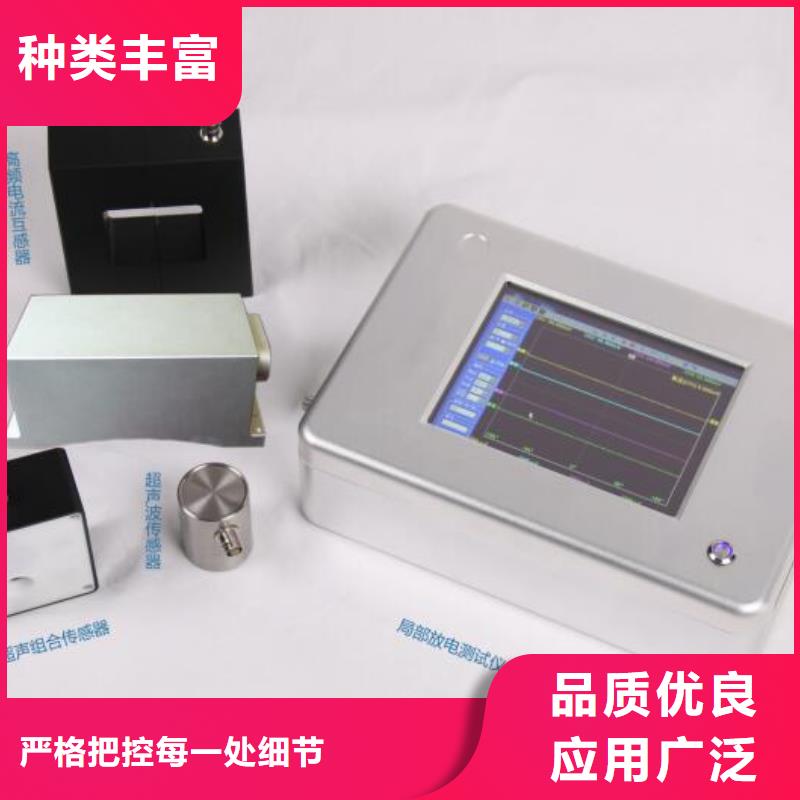

走进真实的场景，感受产品的独特魅力！我们的【池州】(当地)【局部放电检测仪】 手持式光数字测试仪优质材料厂家直销视频将带您深入了解产品的每一个细节，让您对其优点和特点一目了然。
以下是:【池州】(当地)【局部放电检测仪】 手持式光数字测试仪优质材料厂家直销的图文介绍
天正华意电气设备有限公司秉承“科技的光芒源于人性设计，创精的品牌源于产品品质”的经营理念。以卓越的品质，周到的服务和更具竟争力的价格，为社会，为客户提供 池州灭磁过电压测试装置、产品的解决方案，并愿与所有关心创精、信赖创精的朋友一起，携手共创辉煌明天。
池州局部放电检测仪技术指标4.1、系统主要性能技术指标独立、同步、4通道4采样频率 40MHz4.1.3、数据分辨率12bit，直流精度0.2％4.1.4、可测试品的电容量范围6PF~250μF、检测灵敏度允许电流（见表一）：表一、检测灵敏度及输入单元允许电流值。输入单元序号调谐电容范围灵敏度（PC）（不平衡电路）允许电流有效值不平衡电路显示工作方式4.1.6.1、显示方法：椭圆正弦直线工作方式：分连续、单次、3D 显示工作方式。4.1.6.3、触发同步方式：分内外触发方式，内触发为仪器电源同步触发，频率50；外触发为同步试验电源工作频率，10~1000Hz内任意频率。4.1.6.4、外触发同步信号输入电压：5~100V，输入功率20dB。4.1.9.2、放大器正负极性响应不对称性：＜1dB。4.1.10、局放信号测量：所见即所得方式，可在连续、单次、放大等显示工作方式下测量局放信号，误差±5％（以满刻度计）。4.1.11、试验电源测量（选项，需外接电压、电流传感器）：可测量高压侧电压、高压侧电流、低压侧电压、低压侧电流，显示分为模拟指针和数码显示，误差：±3％（以满刻度计）。4.1.12、结构4.1.12.1、主机：4U加强型标准机箱 数字处理设备：标准工控机控制开关柜(选配件，体积重量随功率变化)
池州局部放电检测仪系统测量步骤：局放试验通电的前提条件：良好正确的联接好了试验电路，试验高压区内没有任何人员，校正脉冲发生器已经拿开。步骤1、在软件界面右侧功能区内，点击“连续”键，仪器进入连续测量状态。步骤2、启动升压装置，升压，并跟踪观察放电趋势步骤3、使用屏幕放大和时间窗工具获取局放信号步骤4、可以使用直线方式、椭圆方式、正弦方式来观察局放出现的相位步骤5、使用单次测量方法终读取数据步骤6、可生成试验报告步骤7、结束试验，降压到零，并切断试验区电源。系统常规的参数设置：FH:200 FL:20增益粗调：3增益细调：尽量选小数值，以不过载为准。触发方式：内触发触发同步方式：分内、外触发方式，内触发为仪器电源同步触发，频率50Hz，外触发为同步试验电源工作频率，10~1000Hz内任意频率。外触发同步信号输入电压：5~100V，输入功率＜1伏安。注意；外触发同步信号输入电压要经过隔离处理，隔离器件可以是电压互感器或者变压器。如，变压器感应局放试验时，常规使用200Hz的中频发动机电源，一般发动机输出0~800V,可使用1000V:100V的电压互感器隔离。隔离后的0~80V的电压信号作为触发信号接入局放仪触发信号输入端。
